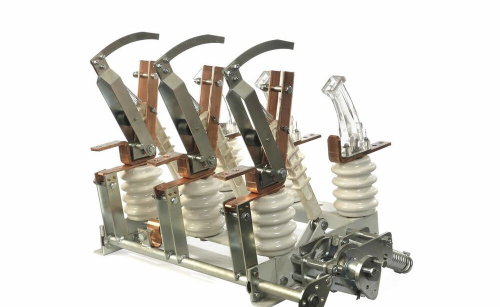

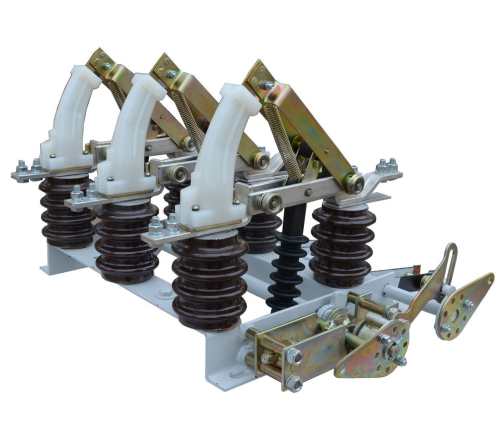

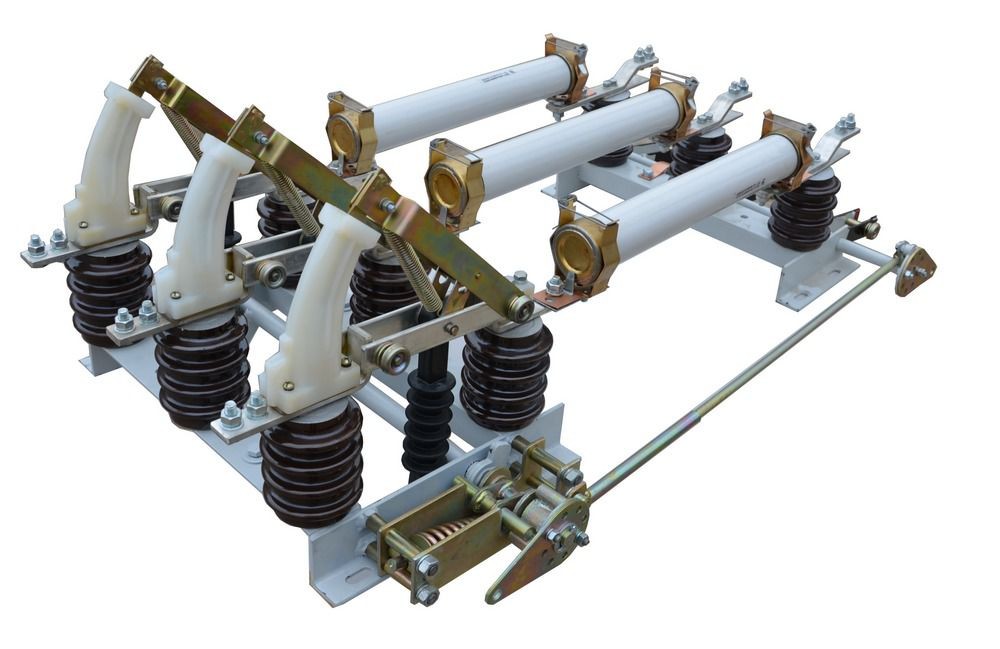

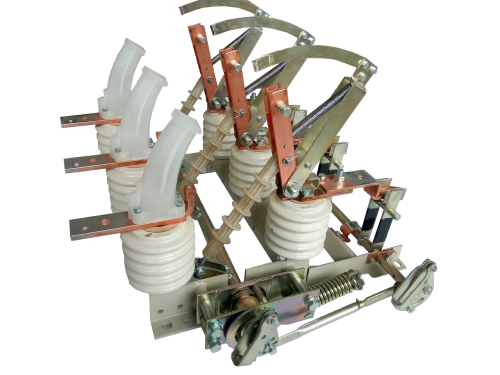

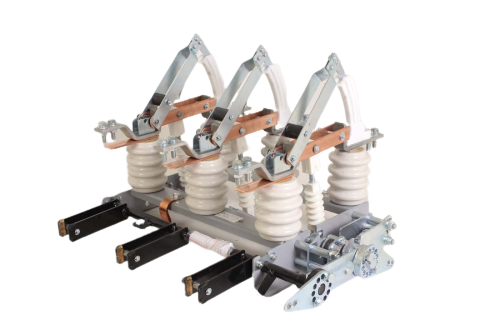

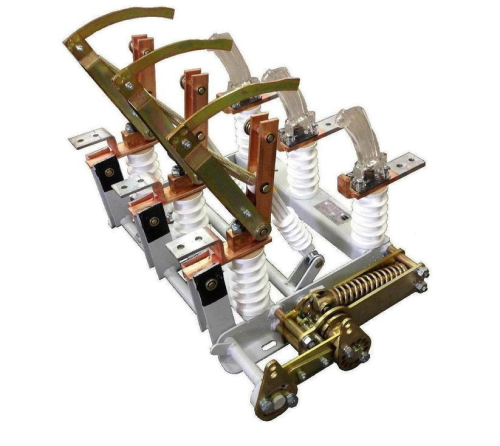

ВНАП(Л)-10/630-20-II ПТ1.2 У2
Выключатель нагрузки ВНА применяется для включения-отключения под нагрузкой цепей переменного трехфазного тока и заземления отключенных участков. Газогенерирующие выключатели ВНА предназначены для использования в сетях с номинальным током 630 А, частотой 50/60 ГЦ, при номинальном напряжении 10 кВ.
Технические параметры выключателей нагрузки ВНА:
|
Наименование параметра |
Значение параметра |
|
Номинальное напряжение (соответствующее наибольшее рабочее напряжение), кВ |
10 (12) |
|
Номинальный ток, А |
400; 630 |
|
Номинальный ток отключения при cos φ > 0,7, А |
400; 630 |
|
Наибольший ток отключения при cos φ > 0,7, А |
800 |
|
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА |
20 |
|
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА |
51 |
|
Время протекания номинального кратковременного выдерживаемого тока, t к.з., с: |
1 |
|
Собственное время включения, не более, с |
0,05 |
|
Собственное время отключения, не более, с |
0,12 |
|
Допустимая механическая нагрузка на выводы с учётом влияния ветра и образования льда, Н, не более |
200 |
|
Номинальная частота тока, Гц |
50 |
|
Коммутационная способность в нормальном эксплуатационном режиме, не менее |
10 операций включения/ отключения |
|
Электрическое сопротивление главного контура, Ом *10-6, не более |
100 |
|
Мощность потребляемая аппаратом на один полюс, Вт |
12,3; 21,8 |
Типы производимых выключателей ВНА:
|
ВНАЛр-10/630-20 -IIз У2 |
IIз — заземляющие ножи со стороны шарнирных контактов Лр — продольный привод слева |
|
ВНАП-10/630-20-Iз У2 |
Iз — заземляющие ножи со стороны разъёмных контактов П — привод главных и заземляющих ножей расположен справа |
|
ВНАЛпл-10/630-20-IIIз У2 |
IIIз — заземляющие ножи с двух сторон Лпл — привод главных ножей слева, нижних ножей заземления справа, верхних ножей заземления — слева |
|
Возможно изготовление и других конфигураций выключателей ВНА, согласно требованиям заказчика |
|
